構序 StructFlow

Tool · Circular column

圓形柱 P–M:精確計算,與原版逐點比對。

圓形斷面受壓區精確計算;與原版執行檔的實際輸出逐點比對,結果一致。

工具畫面

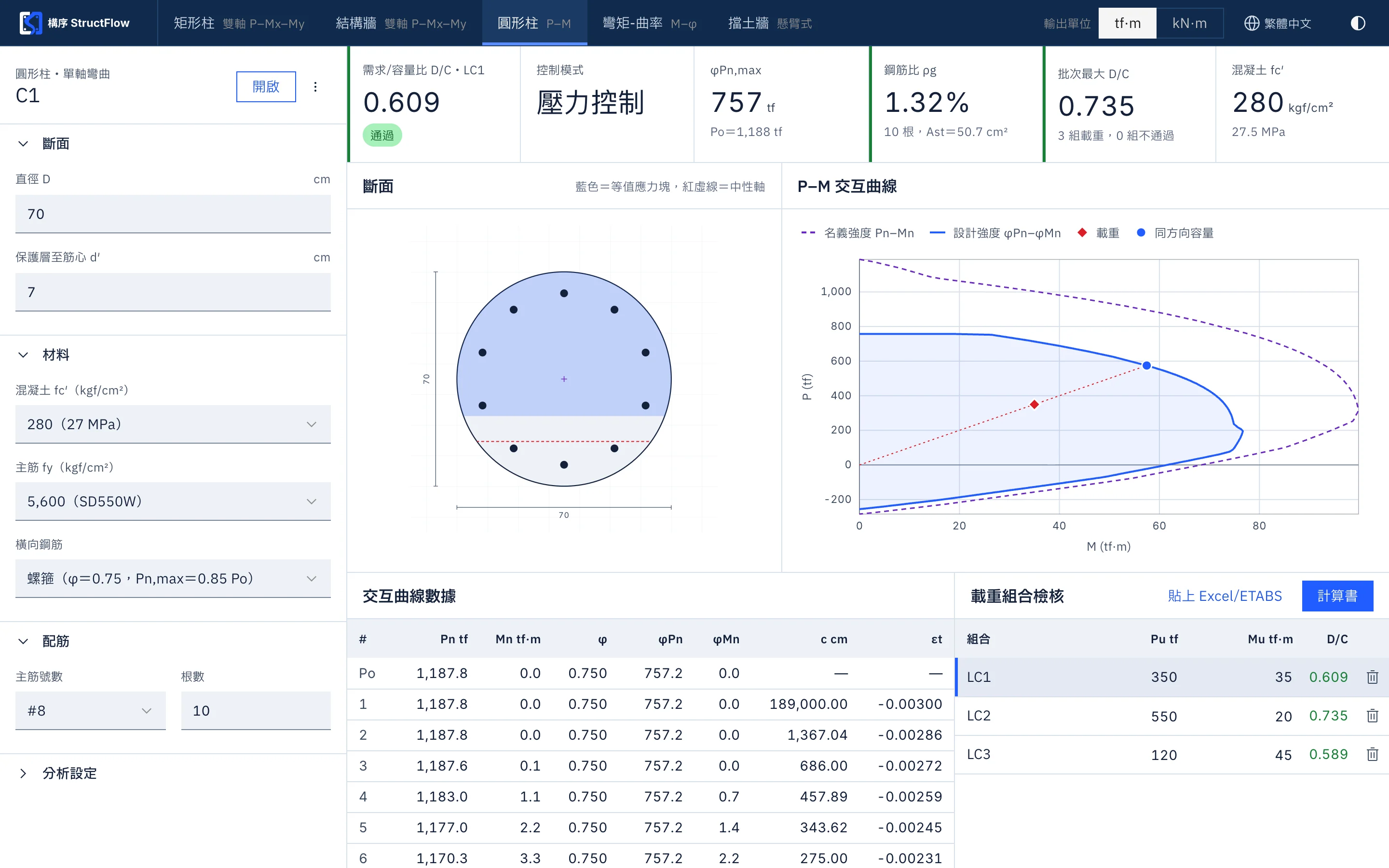

圓形柱 P–M 分析畫面
圖 1圓形柱 D=70 cm、10-#8、fc′ 280 kgf/cm²、螺箍的分析畫面。

計算結果

下圖為計算核心對同一斷面的實際輸出:標稱強度 Pn–Mn 與設計強度 φPn–φMn。

圓形柱 P–M 交互作用曲線020406080100-400-200020040060080010001200M(tf·m)P(tf)標稱強度 Pn–Mn設計強度 φPn–φMn
圖 2圓形柱 D=70 cm、10-#8、fc′ 280 kgf/cm²、fy 5,600 kgf/cm²、螺箍的 P–M 交互作用曲線(計算核心實算)。

圓形柱,一分鐘出曲線與計算書。

用 SUHUL EIP 帳號免費註冊,14 天免費試用,不需信用卡。
