Tool · Circular column

円形柱 P–M:正確な計算で、原版と全点照合。

円形断面の圧縮域を正確に計算します。原版実行ファイルの実際の出力と全点照合しており、結果は一致しています。

ツール画面

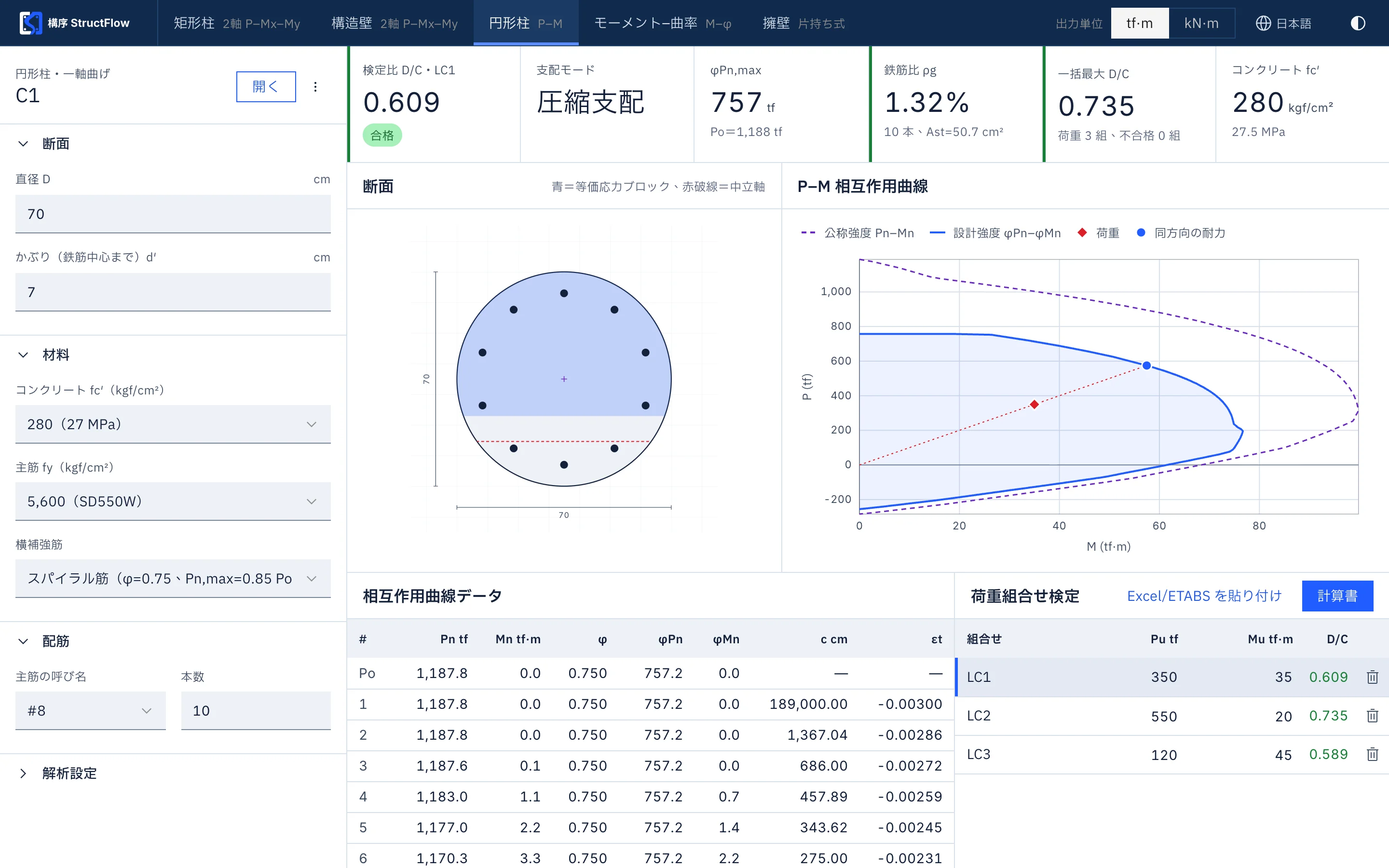

円形柱の P–M 解析画面
図 1円形柱 D=70 cm、10-#8、fc′ 280 kgf/cm²、スパイラル筋の解析画面。

計算結果

下図は、同じ断面に対する計算コアの実際の出力で、公称強度 Pn–Mn と設計強度 φPn–φMn を示しています。

円形柱の P–M 相互作用曲線020406080100-400-200020040060080010001200M(tf·m)P(tf)公称強度 Pn–Mn設計強度 φPn–φMn
図 2円形柱 D=70 cm、10-#8、fc′ 280 kgf/cm²、fy 5,600 kgf/cm²、スパイラル筋の P–M 相互作用曲線(計算コアによる実計算)。
