High-Strength RC · Cloud Section Analysis
研究レベルの断面解析を、
すべての構造技術者のブラウザへ。
StructFlow（構序）は、台湾 New RC（新型高強度鉄筋コンクリート）の研究成果を実務ツールとして形にしました。2軸 P–Mx–My 相互作用曲面、モーメント–曲率の繊維モデル解析、片持ち式擁壁設計をクラウドで計算し、結果には完全な計算書を添付します。
計算コアは教授による検証済み・原版研究プログラムと全点照合・インストール不要
Engineering-grade computation
研究プログラムから実務ツールへ：同じ力学で、より速く、より追跡しやすく。
原版の New RC 研究プログラムはデスクトップ実行ファイルです。StructFlow はこれをクラウドの計算コアとして書き直し、結果は原版と全点で一致したまま、速度と精度を同時に高めました。
- 2軸相互作用曲面
- ≈ 4ms
- 荷重組合せの照査
- 2,000組 / 80 ms
- コンクリート強度の範囲
- 21–100MPa
- 計算ツール
- 5種
矩形柱、θ 5°刻み、2,622 サンプリング点
ETABS から出力した大量の荷重を一度に貼り付け可能
New RC 修正の α1、β1 を含む
柱、壁、円柱、モーメント–曲率、擁壁
Five tools, one workspace
5つの計算ツールを、ひとつのワークスペースで。
どのツールも、断面の入力または取り込み、結果の即時表示、計算書の出力に対応しています。単位は tf·m と kN·m を切り替えでき、画面は繁體中文、English、日本語、한국어から選べます。
矩形柱の2軸解析
任意の方位角における相互作用曲面と連続的な需要／耐力比を算出します。数万組の ETABS 荷重を貼り付けて照査できます。
詳しく見る →P–Mx–My構造壁の2軸解析
壁長、壁厚、両端の境界部材、二重配筋の壁身鉄筋をパラメータで入力。原版の出力と全点で一致します。
詳しく見る →P–M円形柱 P–M
スパイラル筋・帯筋の2種類の拘束に対する強度低減と軸力上限を扱い、原版実行ファイルの出力と全点照合しています。
詳しく見る →M–φモーメント–曲率の繊維モデル解析
Mander、HUNG（HPFRCC）、UHPC 被覆の3種類のコンクリートモデルに対応し、曲線を並べて靭性を比較できます。
詳しく見る →Code 112片持ち式擁壁設計
常時・地震時の安定性、部材の強度設計、自動配筋を、台湾『建築物基礎構造設計規範』（2023年版）に基づいて行います。
詳しく見る →Report計算書とプロジェクトファイル
ワンクリックで印刷または PDF 保存。プロジェクトファイルと共有リンクにより、審査や引き継ぎの根拠を残せます。
詳しく見る →Verified by professors
教授による検証済みの計算コア。
StructFlow の計算コアは台湾 New RC（新型高強度鉄筋コンクリート）の研究成果に基づき、指導教授による検証を受けています。クラウド版は原版研究プログラムの実際の出力と全点照合し、結果が一致した場合にのみ公開しています。更新のたびに同じ自動検証を通過する必要があり、計算書には計算コアのバージョンを印字するため、結果を追跡できます。
再現でき、照合でき、追跡できる
円形柱と構造壁：原版実行ファイルの実際の出力と全点照合し、結果が一致しています。
矩形柱と荷重照査：独立した基準解と比較し、差異は工学的な許容範囲内です。
更新のたびに全検証を再度通過した場合にのみ公開します。
Built for daily design work
日々の設計業務のために。
01 · Interaction surface
3D 相互作用曲面とリアルタイムの D/C
断面を入力すると、ただちに公称強度曲面と設計強度曲面を算出します。どの荷重にも連続的で安定した需要／耐力比が得られ、サンプリング角度による跳びの影響を受けません。

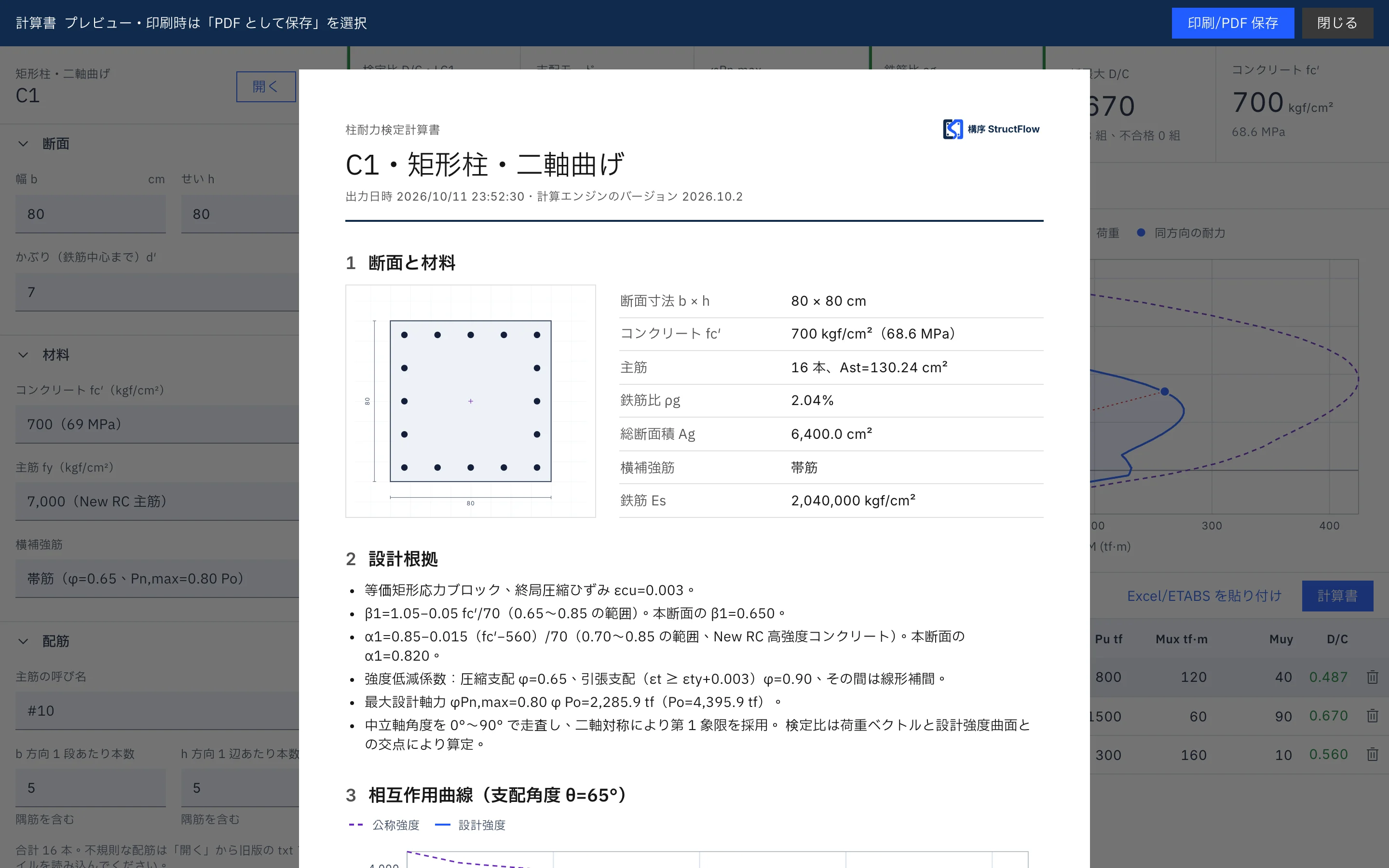

02 · Calculation report
ワンクリックで計算書を出力
計算書には設計根拠、材料パラメータ、相互作用曲線、照査表を記載し、計算コアのバージョンと出典も明記します。そのまま印刷、または PDF にして申請書類へ添付できます。

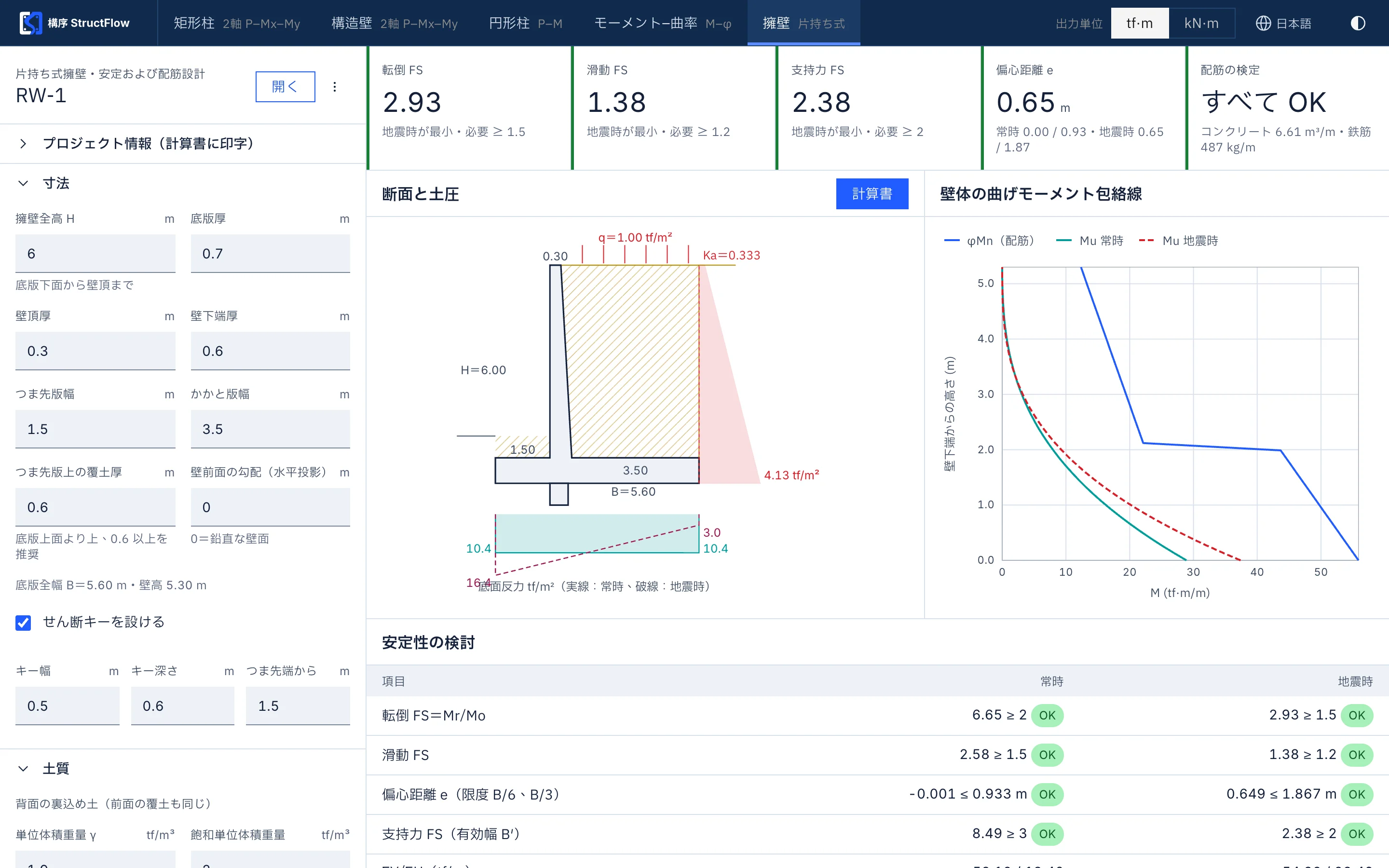

03 · Retaining wall
片持ち式擁壁：安定性から配筋まで
台湾『建築物基礎構造設計規範』（2023年版）および『建築物コンクリート構造設計規範』（2023年版）に基づき、転倒・滑動・偏心・支持力と部材強度の照査を行い、最も経済的な配筋の組合せを自動で選びます。
Workflow
3つのステップで、断面から計算書まで。
- 01
入力または取り込み
断面と配筋をパラメータで入力するか、原版研究プログラムの txt 入力ファイルをそのまま開きます。荷重は Excel や ETABS の表から貼り付けられます。
- 02
クラウドで計算
計算はクラウドで完了します。ノート PC やタブレットで操作でき、インストールも端末の固定も不要です。
- 03
照査と納品
曲面や曲線上で照査結果を確認し、計算書を出力。プロジェクトファイルに保存するか、共有リンクを審査者へ送れます。
Core technology
中核技術の概要。
技術の概要は中核技術をご覧ください。設計根拠、パラメータ、照査の過程の詳細は、ご登録後に計算書へ項目ごとに記載されます。
正確な圧縮域
圧縮域を直接正確に計算するため、従来の繊維分割による離散化誤差がありません。
連続的な D/C
需要／耐力比がサンプリング角度の影響を受けず、照査結果が安定します。
複数のコンクリートモデル
Mander 拘束、HPFRCC、UHPC 被覆に対応し、靭性を並べて比較できます。
クラウド計算
計算コアはクラウド上でのみ実行され、更新のたびに自動検証を通過します。
研究レベルのツールで、今日の設計を。
SUHUL EIP アカウントで無料登録すると、14日間すぐにお試しいただけます。クレジットカードは不要で、期間終了後に自動で課金されることもありません。
