High-Strength RC · Cloud Section Analysis
연구 수준의 단면 해석을
모든 구조기술자의 브라우저 안으로.
StructFlow는 대만 New RC(신형 고강도 철근콘크리트)의 연구 성과를 실무 도구로 구현했습니다. 2축 P–Mx–My 상관 곡면, 모멘트–곡률 섬유요소 해석, 캔틸레버식 옹벽 설계를 클라우드에서 계산하고, 결과에는 완전한 계산서가 함께 제공됩니다.
교수 검증을 거친 계산 엔진・원본 연구 프로그램과 점 단위 대조・설치 불필요
Engineering-grade computation
연구 프로그램에서 실무 도구로: 같은 역학, 더 빠르고 더 추적하기 쉽게.
원본 New RC 연구 프로그램은 데스크톱 실행 파일입니다. StructFlow는 이를 클라우드 계산 엔진으로 다시 구현했으며, 결과는 원본과 점 단위로 일치하고 속도와 정밀도는 함께 향상되었습니다.
- 2축 상관 곡면
- ≈ 4ms
- 하중조합 검토
- 2,000건 / 80 ms
- 콘크리트 강도 범위
- 21–100MPa
- 계산 도구
- 5종
직사각형 기둥 θ 5° 간격, 샘플링 점 2,622개
ETABS에서 내보낸 대량의 하중을 한 번에 붙여 넣을 수 있음
New RC 보정 α1, β1 포함
기둥, 벽, 원형 기둥, 모멘트–곡률, 옹벽
Five tools, one workspace
다섯 가지 계산 도구, 하나의 작업 공간.
모든 도구에서 단면을 입력하거나 불러오고, 결과를 즉시 확인하며, 계산서를 출력할 수 있습니다. 단위는 tf·m와 kN·m 사이에서 전환할 수 있고, 화면은 繁體中文, English, 日本語, 한국어를 지원합니다.

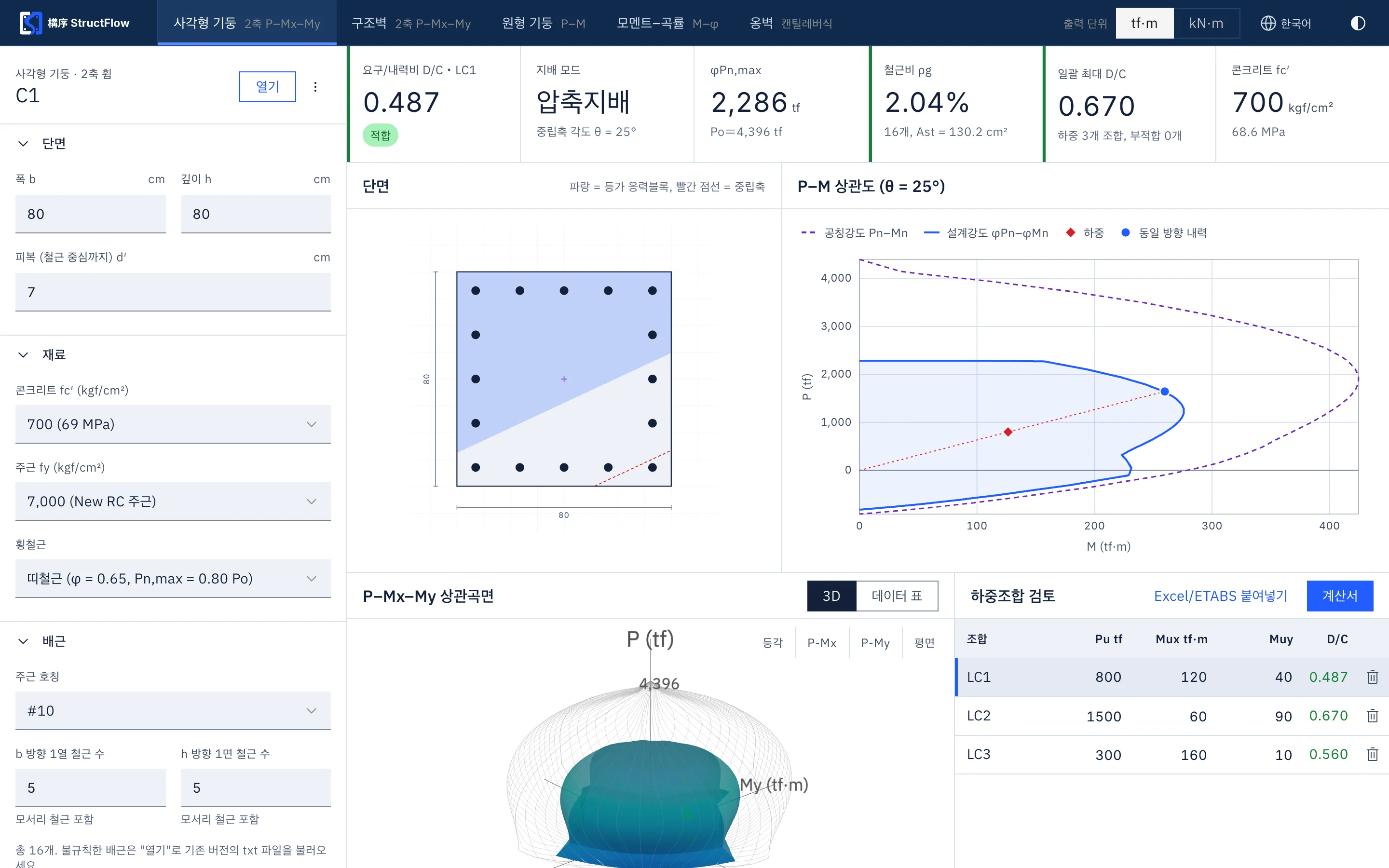

직사각형 기둥 2축 해석
임의 방위각의 상관 곡면과 연속적인 수요/용량비를 제공하며, 수만 건의 ETABS 하중을 붙여 넣을 수 있습니다.
자세히 보기 →P–Mx–My구조벽 2축 해석
벽 길이, 벽 두께, 양단 경계요소, 2열 벽체 철근을 매개변수로 입력하며 원본 출력과 점 단위로 일치합니다.
자세히 보기 →P–M원형 기둥 P–M
나선철근과 띠철근 두 가지 구속에 대한 강도감소와 축력 상한을 반영하며, 원본 실행 파일 출력과 점 단위로 대조합니다.
자세히 보기 →M–φ모멘트–곡률 섬유요소 해석
Mander, HUNG(HPFRCC), UHPC 피복 세 가지 콘크리트 모델을 곡선으로 나란히 비교하여 연성을 평가합니다.
자세히 보기 →Code 112캔틸레버식 옹벽 설계
상시 및 지진 시 안정성, 부재 강도 설계와 자동 배근을 대만 2023년판 기준에 따라 수행합니다.
자세히 보기 →Report계산서와 프로젝트 파일
한 번에 인쇄하거나 PDF로 저장할 수 있으며, 프로젝트 파일과 공유 링크로 검토와 인계 이력을 남깁니다.
자세히 보기 →Verified by professors
교수 검증을 거친 계산 엔진.
StructFlow의 계산 엔진은 대만 New RC(신형 고강도 철근콘크리트) 연구 성과에서 출발했으며, 지도교수의 검증을 거쳤습니다. 클라우드 버전은 원본 연구 프로그램의 실제 출력과 점 단위로 대조하여 결과가 일치할 때만 배포합니다. 업데이트할 때마다 동일한 자동화 검증을 다시 통과해야 하며, 계산서에는 계산 엔진 버전이 인쇄되어 결과를 추적할 수 있습니다.
재현할 수 있고, 대조할 수 있고, 추적할 수 있습니다
원형 기둥과 구조벽: 원본 실행 파일의 실제 출력과 점 단위로 대조하며 결과가 일치합니다.
직사각형 기둥과 하중 검토: 독립적인 기준 해와 비교하며 차이는 공학적 허용 범위 이내입니다.
업데이트할 때마다 모든 검증을 다시 통과해야 배포됩니다.
Built for daily design work
매일의 설계 업무를 위해 만들었습니다.
01 · Interaction surface
3D 상관 곡면과 실시간 D/C
단면을 입력하면 공칭강도 곡면과 설계강도 곡면이 즉시 계산됩니다. 모든 하중에 대해 연속적이고 안정적인 수요/용량비를 얻으며, 샘플링 각도에 따른 값의 튐이 없습니다.

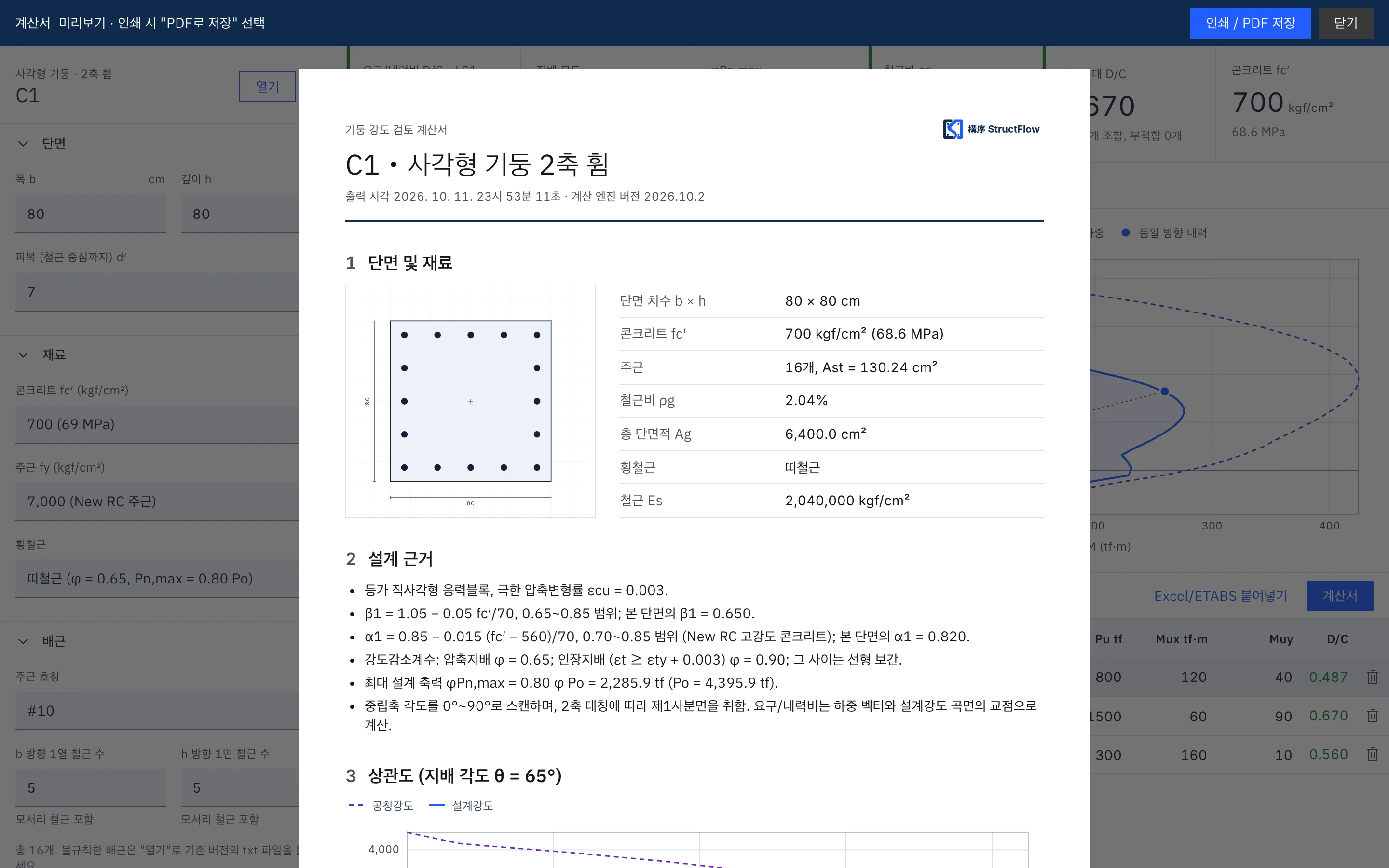

02 · Calculation report
한 번에 출력하는 계산서
계산서에는 설계 근거, 재료 변수, 상관 곡선과 검토표가 수록되고 계산 엔진 버전과 출처가 표시되므로, 그대로 인쇄하거나 PDF로 저장하여 심의 서류에 첨부할 수 있습니다.

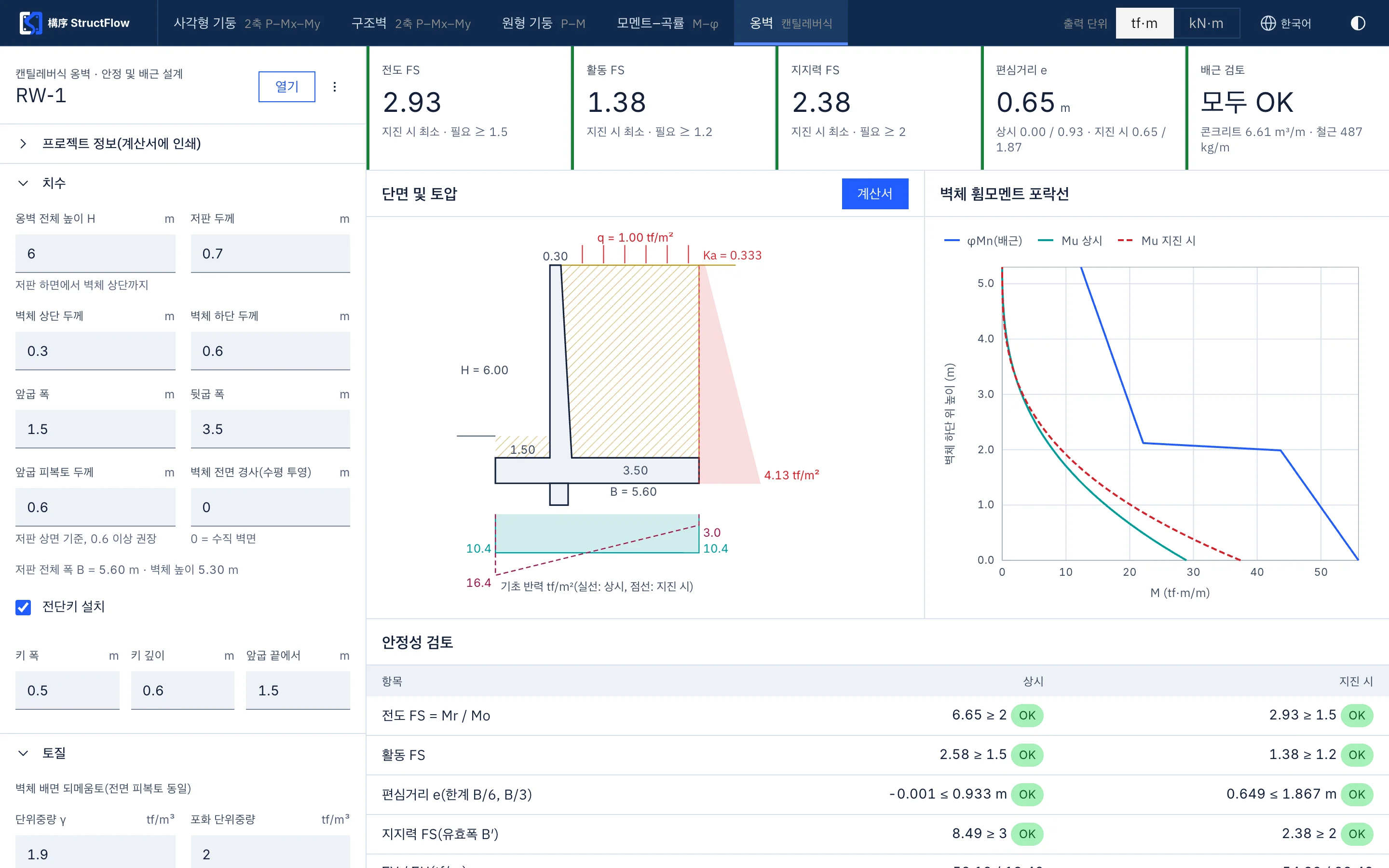

03 · Retaining wall
캔틸레버식 옹벽: 안정성 검토에서 배근까지
대만 2023년판 기초구조 설계기준과 콘크리트 구조설계기준에 따라 전도, 활동, 편심, 지지력과 부재 강도를 검토하고, 가장 경제적인 철근 조합을 자동으로 선정합니다.
Workflow
세 단계로, 단면에서 계산서까지.
- 01
입력 또는 불러오기
단면과 배근을 매개변수로 입력하거나 원본 연구 프로그램의 txt 입력 파일을 바로 열 수 있으며, 하중은 Excel이나 ETABS 표에서 붙여 넣을 수 있습니다.
- 02
클라우드 계산
계산은 클라우드에서 수행되므로 노트북과 태블릿에서도 사용할 수 있으며, 설치도 기기 제한도 없습니다.
- 03
검토와 납품
곡면과 곡선에서 검토 결과를 확인하고, 계산서를 출력하며, 프로젝트 파일로 저장하거나 검토자에게 공유 링크를 보낼 수 있습니다.
Core technology
핵심 기술 한눈에 보기.
기술 개요는 핵심 기술을 참조하십시오. 전체 설계 근거, 변수와 검토 과정은 가입 후 계산서에 항목별로 수록됩니다.
정밀한 압축 영역
압축 영역을 직접 정밀하게 계산하므로 기존 섬유 분할 방식의 이산화 오차가 없습니다.
연속적인 D/C
수요/용량비가 샘플링 각도의 튐에 영향을 받지 않아 검토 결과가 안정적입니다.
다양한 콘크리트 모델
Mander 구속, HPFRCC, UHPC 피복을 나란히 비교하여 연성을 평가합니다.
클라우드 계산
계산 엔진은 클라우드에서만 실행되며, 업데이트할 때마다 자동화 검증을 통과합니다.
연구 수준의 도구로 오늘의 설계를 하십시오.
SUHUL EIP 계정으로 무료 가입하고 바로 14일 동안 체험해 보십시오. 신용카드가 필요 없으며, 체험이 끝나도 자동으로 결제되지 않습니다.
