강축과 약축의 P–M 곡선

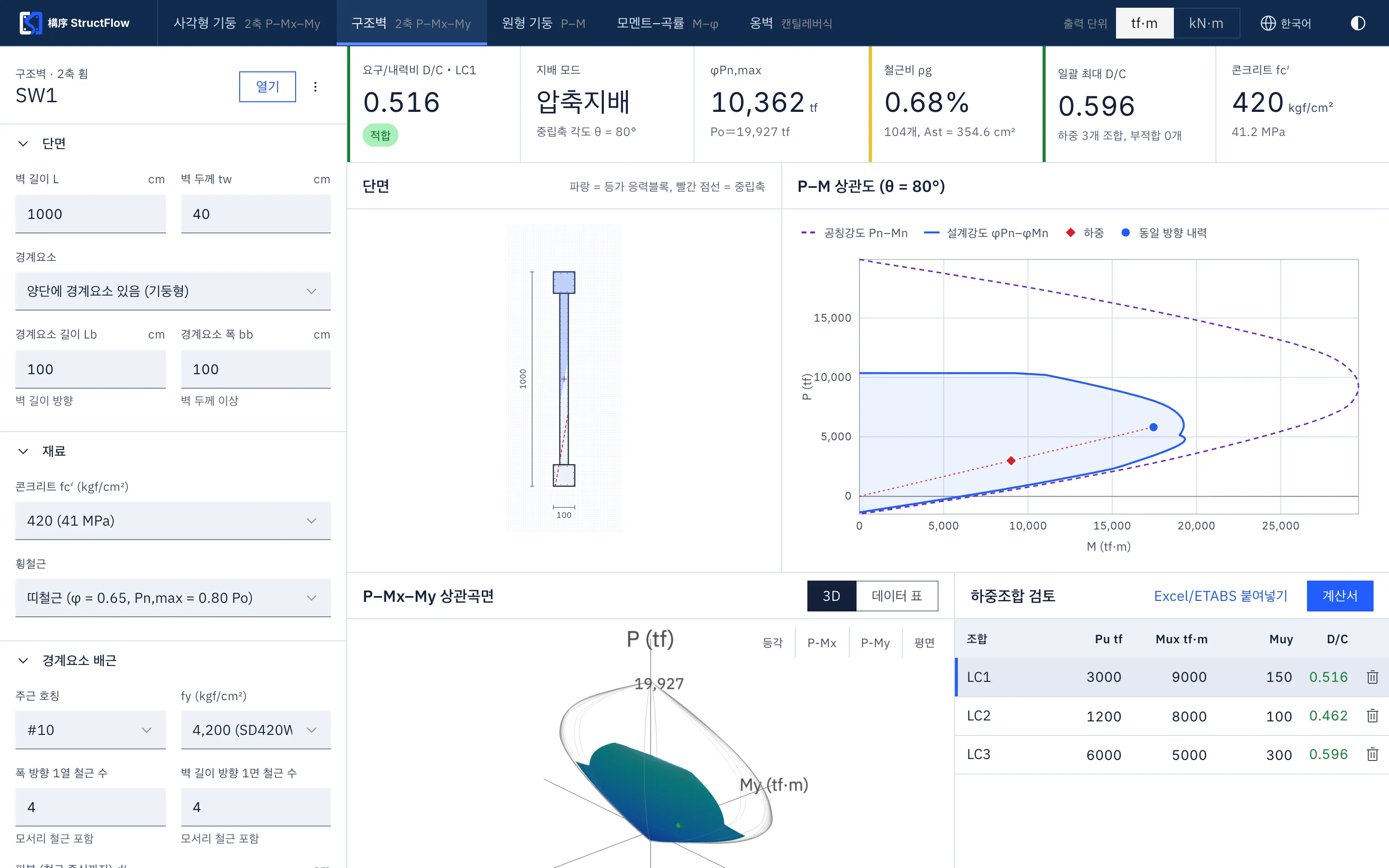

아래 그림은 계산 엔진이 기본 구조벽에 대해 실제로 계산한 결과입니다. θ＝0°와 θ＝90° 두 방향의 설계강도 곡선으로, 강축과 약축 방향의 내력이 크게 다름을 보여 주며, 2축 검토를 생략할 수 없는 이유가 여기에 있습니다.

그림 2기본 구조벽(SW1)의 θ＝0°와 θ＝90°에서의 설계강도 φPn–φMn. 가로축은 합성 모멘트입니다.

표 1구조벽 도구의 매개변수

매개변수	설명
벽 길이 L, 벽 두께 tw	벽의 외형 치수
경계요소	양단을 각각 켜거나 끌 수 있으며, 치수와 주변 배근을 독립적으로 설정
벽체 철근	2열 배치로 간격 s에 따라 자동 배열하며, 첫 번째 열은 경계요소에서 s/2 떨어짐
재료와 구속	직사각형 기둥과 동일: fc′, fy, 띠철근 또는 나선철근
하중	직접 입력, Excel 또는 ETABS 표 붙여넣기
