構造壁の2軸 P–Mx–My:パラメータ入力で、原版と全点一致。

壁長、壁厚、両端の境界部材、境界部材の周辺配筋、二重配筋の壁身鉄筋の間隔で断面を記述すると、すべての鉄筋位置を自動生成し、矩形柱と同じ2軸曲面・照査の流れで計算します。

ツール画面

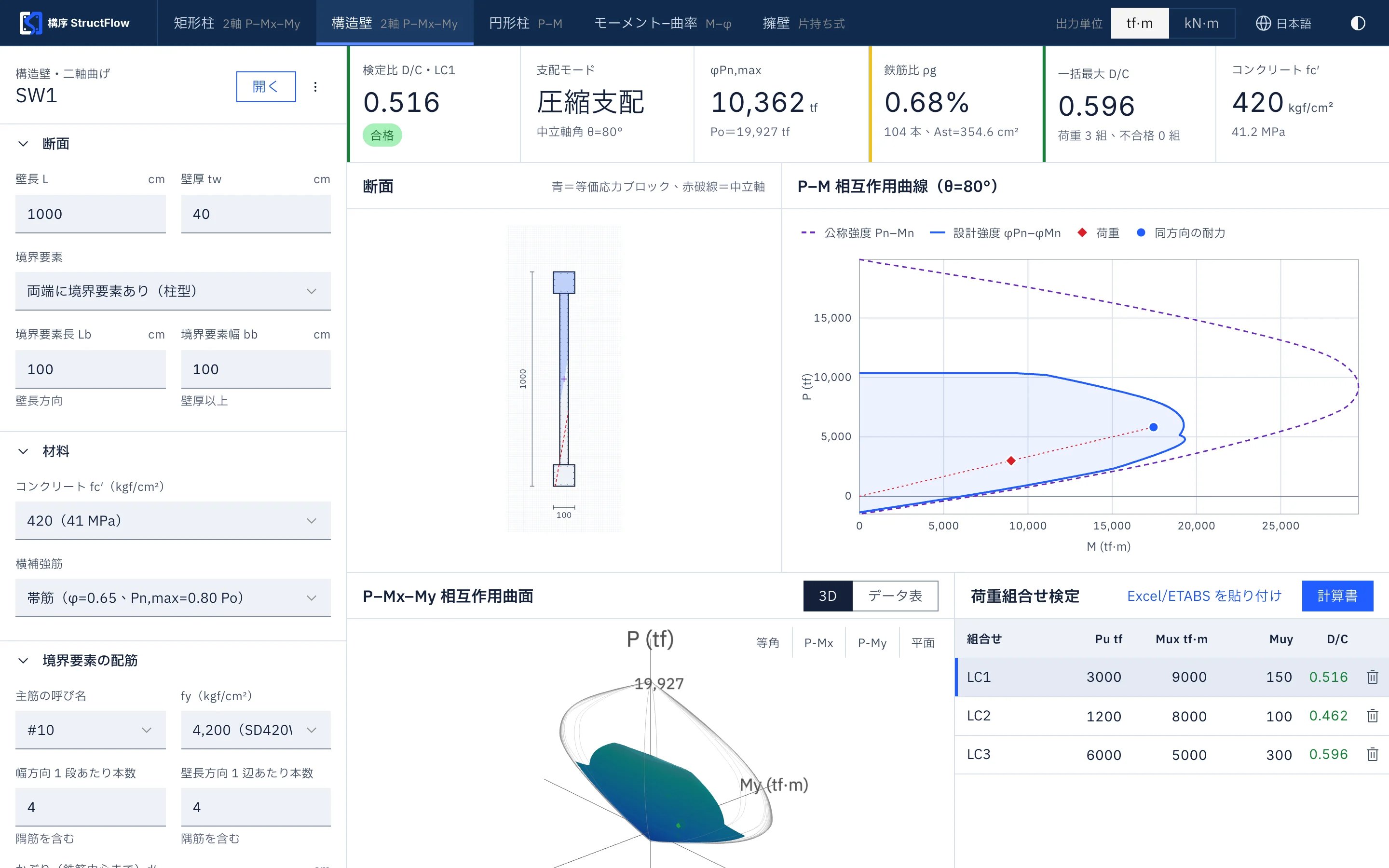

構造壁の2軸解析画面
図 1既定ケース SW1:パラメータ入力で生成した断面は原版の SW1 入力ファイルと同一で、相互作用の結果は原版出力 Biax_SW1 と全点で一致します。

強軸と弱軸の P–M 曲線

下図は、計算コアが既定の構造壁に対して実際に算出した結果です。θ=0° と θ=90° の2方向の設計強度曲線を示しており、強軸と弱軸で耐力が大きく異なることがわかります。これが、2軸照査を省略できない理由です。

構造壁の P–M 相互作用曲線(強軸と弱軸)06,00012,00018,00024,00030,000-2,0001,6675,3339,00012,66716,33320,000M(tf·m)P(tf)θ=0°(x 軸まわり)θ=90°(y 軸まわり)
図 2既定の構造壁(SW1)における θ=0° と θ=90° の設計強度 φPn–φMn。横軸は合成モーメントです。

パラメータ入力

表 1構造壁ツールのパラメータ
パラメータ説明
壁長 L、壁厚 tw壁の外形寸法
境界部材両端それぞれ有効/無効を設定可能。寸法と周辺配筋は個別に設定
壁身鉄筋二重配筋。間隔 s で自動配置し、最初の列は境界部材から s/2 の位置
材料と拘束矩形柱と同じ:fc′、fy、帯筋またはスパイラル筋
荷重手入力、または Excel/ETABS の表から貼り付け

壁をパラメータで記述すれば、あとは計算コアにお任せください。
