矩形柱の2軸 P–Mx–My:完全な曲面と連続的な D/C。

任意の方位角について公称強度と設計強度を計算し、3次元の相互作用曲面を構成します。どの荷重についても、サンプリング角度に左右されない需要/耐力比が得られます。

ツール画面

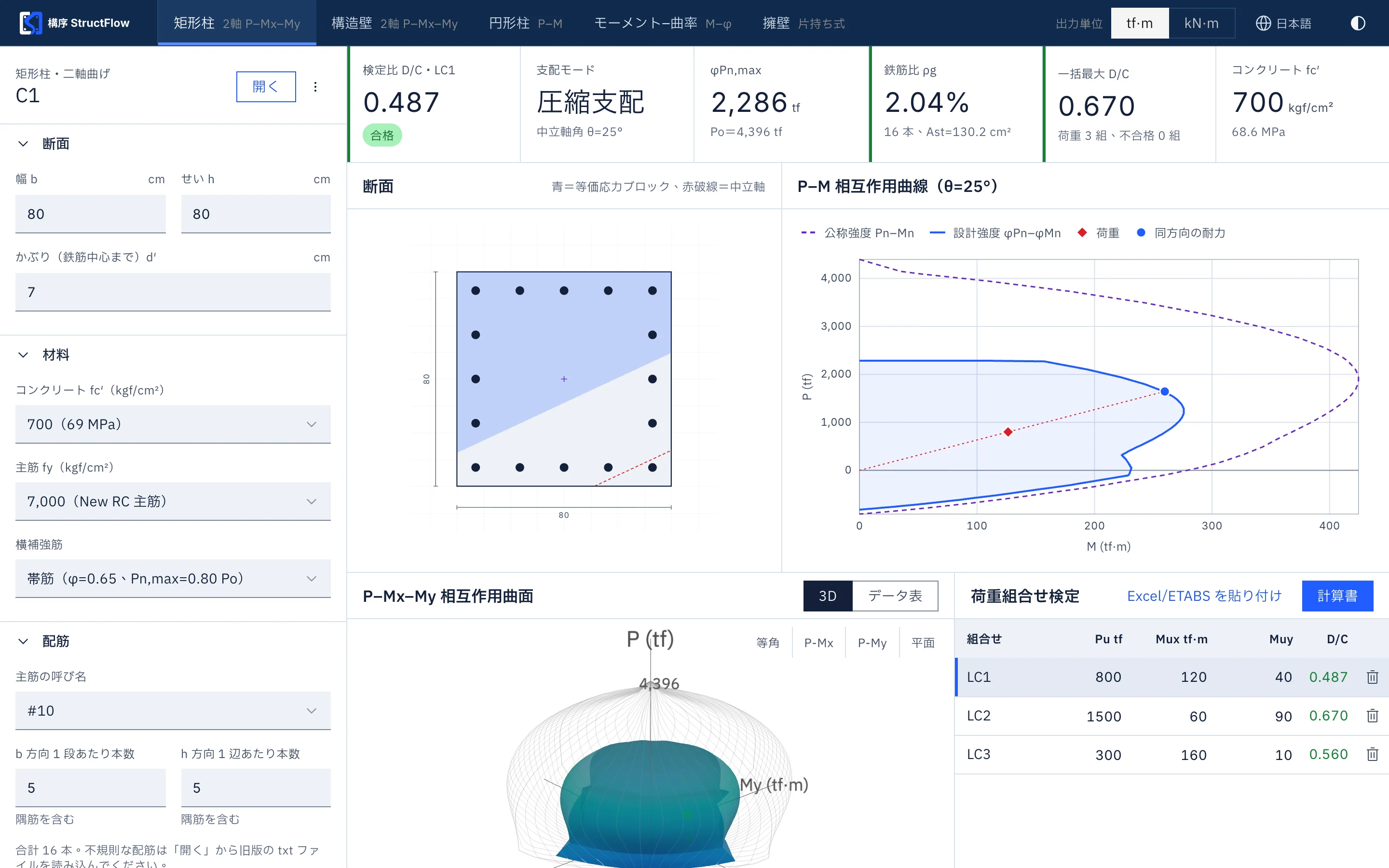

矩形柱の2軸解析画面
図 1矩形柱 C1(80 × 80 cm、16-#10、fc′ 700 kgf/cm²、fy 7,000 kgf/cm²)の断面応力ブロック、θ=25° の P–M 曲線、3D 相互作用曲面、3組の荷重の照査結果。

計算の根拠

コンクリートは等価矩形応力ブロックを用い、パラメータは New RC の高強度コンクリート研究に基づいて修正しています。圧縮域は正確に計算するため、繊維分割による離散化誤差がありません。強度低減と軸力上限は拘束形式(帯筋/スパイラル筋)に応じて定めます。照査結果は連続的な需要/耐力比として表示します。

入力と出力

表 1矩形柱ツールの主な入力と出力
項目内容
断面幅 b、せい h。中央配置の2段の階段状断面を追加可能(原版の h1 b1 h2 b2 h3 b3 に対応)
材料コンクリート fc′(kgf/cm²、MPa 換算を併記)、主筋 fy(New RC 高強度鉄筋の等級を含む)
配筋呼び名(番手)、b 方向と h 方向の各段の本数(隅筋を含む)。または txt で任意の位置を指定
拘束帯筋(φ 0.65、Pn,max 0.80Po)またはスパイラル筋(φ 0.75、Pn,max 0.85Po)
サンプリング中立軸角度 θ を 5° 刻み(原版と同じ)または 1° 刻み
出力φPn,max、Po、鉄筋比 ρg、支配モード、D/C、3D 曲面、P–M 曲線、データ表、計算書

適用範囲
